USB 버전, 커넥터, PD, Alt mode 를 알아봅시다 !



※ USB 버전별 특징

버전		속도	타입	설명
USB 1.0 / 1.1	-	12 Mbps	USB Type A/B	최대 1.5 MB/s
USB 2.0	-	480 Mbps	USB Type A/B	수치상으로 60 MB/s, 오버헤드를 고려하면 약 36 MB/s ~ 42 MB/s

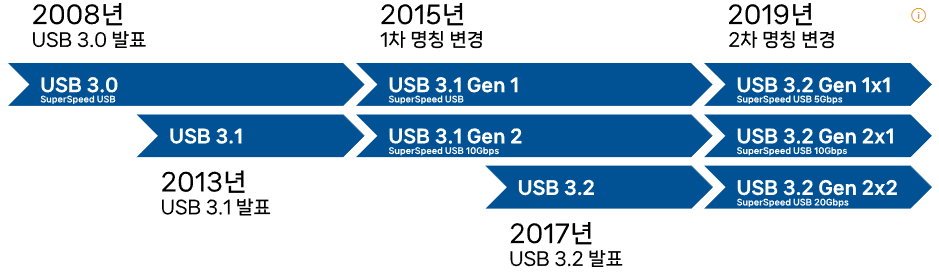

USB 3.0	= USB 3.0 Gen 1	5 Gbps	USB Type A/B/C	USB 3.1 Gen 1 으로 2015년 표기법 변경 수치상으로 625 MB/s, 오버헤드를 고려하면 500 MB/s 정도
USB 3.1 / x2	USB 3.1 Gen 1	5 Gbps	USB Type A/B/C	USB 3.0 이 2015년 표기법 변경
	USB 3.1 Gen 2	10 Gbps	USB Type A/B/C	USB 3.1 이 2015년 표기법 변경 수치상으로 1.25 GB/s, 오버헤드를 고려하면 0.9~1GB/s 정도
USB 3.2 / x2	USB 3.2 Gen 1x1	5 Gbps	USB Type A/B/C	8b / 10b 인코딩을 사용하는 기존 (구 USB 3.0 = USB 3.1 Gen 1)과 동일한 전송 속도(최대 5 Gbps)
	USB 3.2 Gen 1x2	10 Gbps	USB Type A/B/C	8b / 10b 인코딩을 사용하는 상위 USB 3.2 Gen 1x1의 2배 수준(최대 10 Gbps)의 전송 속도. 다중레인
	USB 3.2 Gen 2x1	10 Gbps	USB Type A/B/C	128b / 132b 인코딩을 사용하는 기존 (구 USB 3.1 = USB 3.1 Gen 2)와 동일한 전송 속도(최대 10 Gbps)
	USB 3.2 Gen 2x2	20 Gbps	USB Type C	128b / 132b 인코딩을 사용하는 상위 USB 3.2 Gen 2x1의 2배 수준(최대 20 Gbps)의 전송 속도. 다중레인 수치상으로 2.5GB/s, 오버헤드를 고려하면 1.9~2GB/s 정도
USB4	Version 1.0	40 Gbps	USB Type C
	Version 2.0	80 Gbps	USB Type C





---

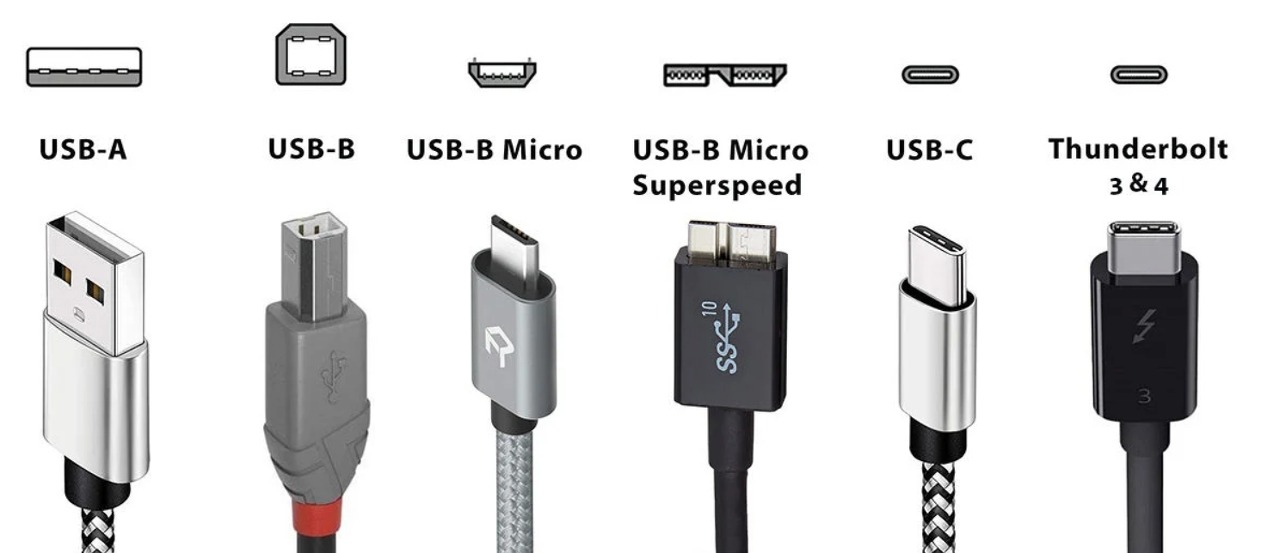

※ USB 커넥터 종류





---

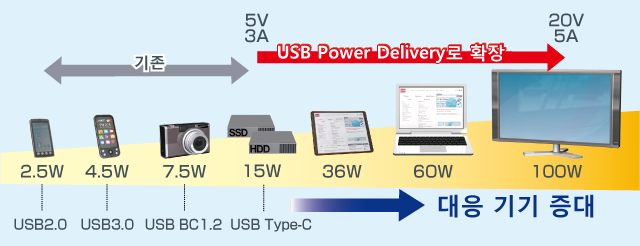

※ USB PD(Power Delivery)



USB-C 는 USB PD(Power Delivery)도 지원합니다. USB 3.1이 겨우 15W(휴대폰 충전에는 충분하지만 노트북 전원을 켜기에는 부족함)만 지원할 때 USB PD는 최대 100W의 전력을 공급합니다.







---

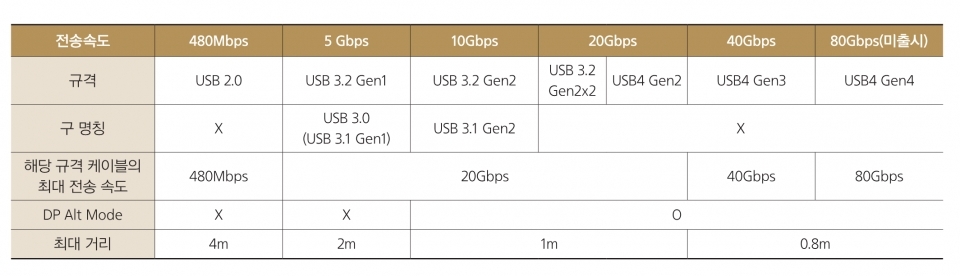

※ USB Type-C  DisplayPort Alternate Mode(DP Alt Mode)



DisplayPort Alternate Mode(DP Alt Mode)는 Type-C 포트를 통해 영상 신호를 전송하는 기능입니다.

USB 3.1 gen2 / 3.2 gen2 부터 가능합니다.





위에서 USB 관련 중요 포인트만 언급하였지만 이외에도 USB 버전과 커넥터 등이 많이 복잡합니다.

필요에 따라 꼭 확인 후 사용하시기 바랍니다.



---
